在机器视觉检测中，光源的选择是决定图像质量和检测效果的关键因素之一。

环形光源作为一种常见的LED光源，因其均匀、稳定的光照特性，广泛应用于各种工业检测场景。

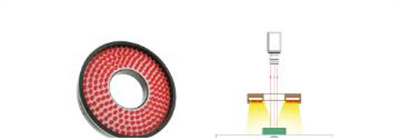

0度环形光源：标准环形光，适合字符识别与外观检测

0度环形光是标准环形光的一种，安装位置远离被测物，靠近相机。由于光线直接照射，被测物视野中心能被有效照亮，成像效果明亮清晰。　

应用场景

• 字符识别：例如镜头盖上的雕刻字体，使用0度环形光可以清晰捕捉到高对比度的字体图像。

• 外观检测：适用于表面无明显不规则的物体检测，如二维码读取、基板零件检测等。

案例

在拍摄镜头盖上的雕刻字体时，0度环形光能有效消除阴影，提升字体清晰度，而条形光则可能因阴影干扰导致成像不清晰。

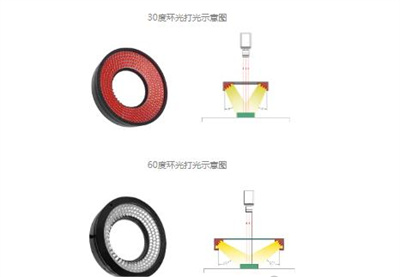

30/60度环形光源：突出不平整表面，消除眩光

30/60度环形光与0度环形光相比，光线从四周以低角度照射，突出物体的不平整部分。这种光源安装时靠近物体，特别适合检测具有不规则表面的物体。　

应用场景

• 金属零件检测：例如智能手表玻璃盖的划痕检测，30度环形光能有效消除反射眩光，清晰捕捉划痕细节。

• 电子零件字符识别：适用于基板零件检测、标签检测等场景。

• 案例

在检测智能手表玻璃盖划痕时，0度环形光因反射导致划痕不明显，而30度环形光则能清晰呈现划痕，提升检测准确性。　

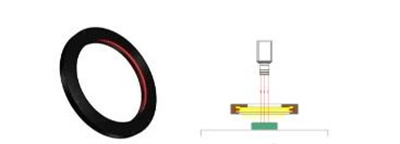

90度环形光源：精准捕捉边缘与细微异物

90度环形光源是一种环状薄光，光线从各个方向水平照射，特别适合检测物体边缘及平面上的细微不规则异物。安装时需尽可能靠近物体。　

应用场景

• 边缘检测：例如塑料隔板上的回收标记检测，90度环形光能显著提升标记与背景的对比度。

• 金属表面检测：适用于刻印、损伤、污垢检测等。

案例

在检测塑料隔板上的回收标记时，0度环形光的对比度较低，而90度环形光能实现更高的对比度，使标记清晰可见。　

环形光源的选择要考虑哪些因素？

此外，环形光源还有一些特殊的产品，如半环形即弧形光源，高亮环形光源及环形无影光源等等。因此在选择环形光源时，需综合考虑因素很多，主要有以下几点：　

• 被测物特性：物体的形状、表面材质、反射特性等。

• 光源角度：根据检测需求选择0度、30/60度或90度环形光。

• 光源颜色：不同颜色的光源适用于不同场景，如红色光源适合提高对比度。

• 光源大小与调光距离：根据检测物体的大小和安装环境选择合适的光源尺寸和调光距离。

环形光源因其灵活多变的特性，成为机器视觉检测中的重要工具。无论是0度、30/60度还是90度环形光，每种光源都有其独特的应用场景。通过合理选择和配置环形光源，可以显著提升检测系统的性能和效率，满足不同工业检测需求。

源自网络
